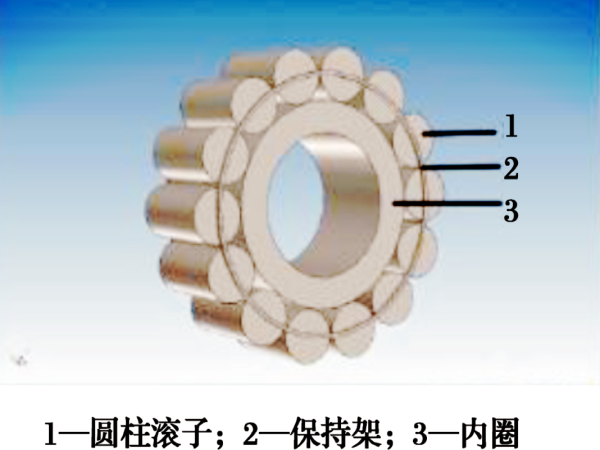

圖3 滾子軸承

2.2.3 鎖緊裝置和排水區域

當軸承水平放置而外殼垂直放置時，鎖緊裝置用于固定軸承。排水區域應足夠大，以保證沖洗掉軸承上的煤油。

2.2.4 詳圖

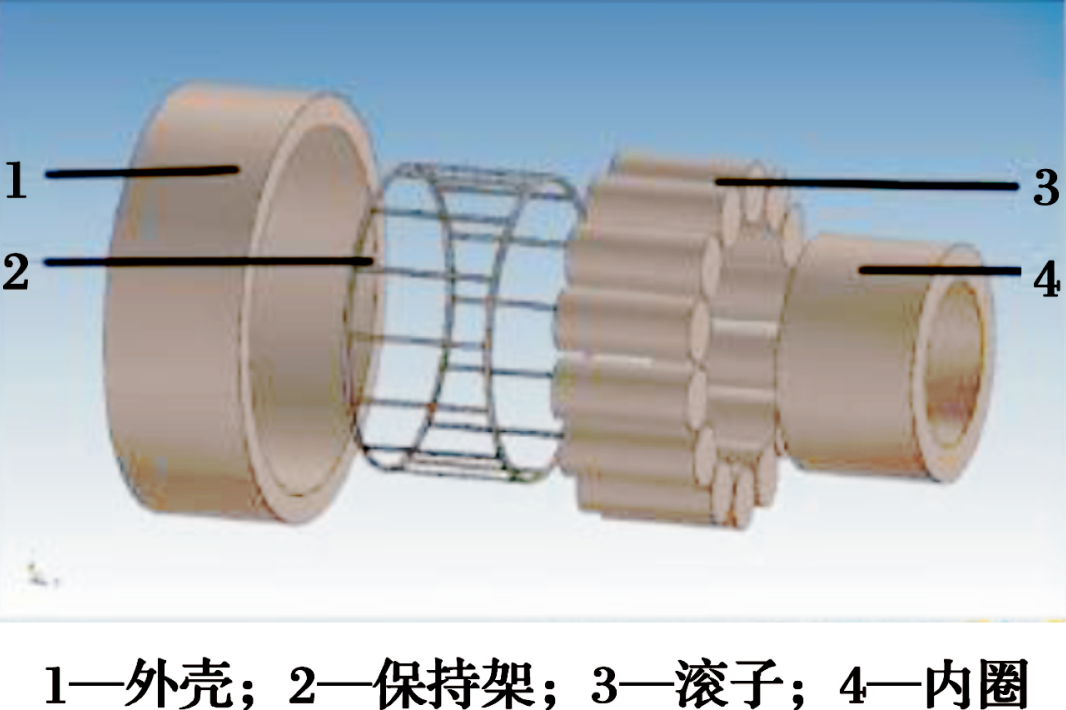

拆分后的各零件如圖5所示，有助于對各零件有更清晰的了解。

2.2.5 組裝

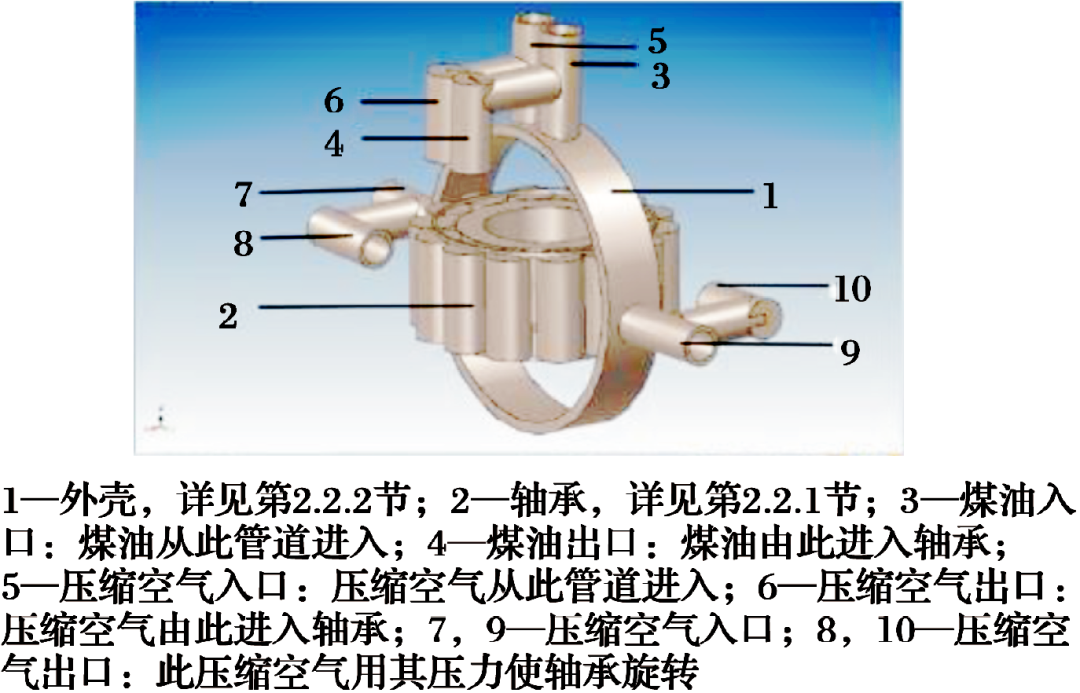

組裝后的清洗機如圖6所示。

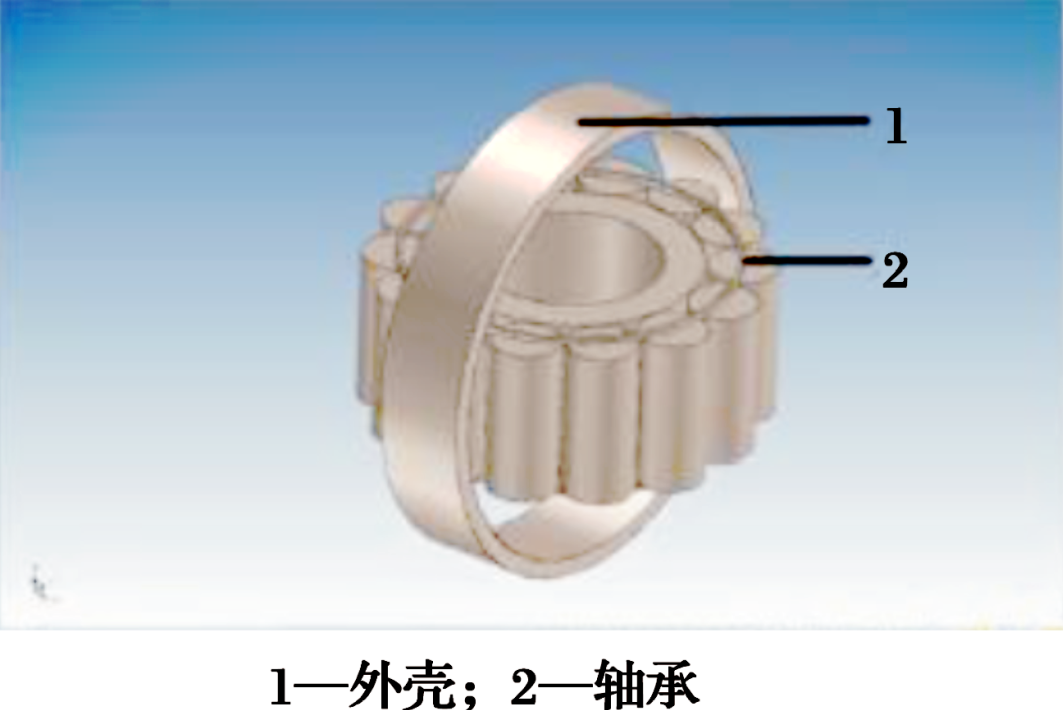

圖7  外殼

3.2.2 外殼頂部管徑

較小的壓縮空氣管徑會使壓縮空氣流速提高，合適的管徑能減少煤油的浪費。

3.2.3 排水區域

較大的排水區域固然能使清洗效率更高，但也會導致煤油浪費，所以排水區域應適中，以減少浪費。

3.2.4 計算公式

清洗機的詳細計算公式如下：

a)排水面積=長x寬；

b)所占體積=設備面積x高度；

c)設備重量=所占體積x材料密度；

d)材料費用=重量x單位重量成本。

3.2.5 自動除脂優點

a)相對于手工除脂，花費時間更短；

b)工人勞動強度降低；

c)相對于手工除脂，更節約煤油；

d)更安全，對人體健康無害。

3.2.6 研究方向

a)可使用傳感器使清洗自動化；

b)通過傳感器的應用，由電腦控制壓縮空氣和煤油，實現清洗機的遠程控制；

c)使用更輕的材料實現清洗機的便攜化。

介紹了滾子軸承潤滑脂自動清洗機，能減少煤油和壓縮空氣的浪費，減輕清洗滾子軸承所使用的化學制品對人體健康的損害，減小工人勞動強度。清洗機的結構設計十分簡易，工作原理也較為簡單，操作簡便。在排水區域收集的煤油過濾后能重新使用，故能降低滾子軸承除脂費用。相對手工除脂方法，其具有明顯優勢。

（參考文獻略）

來源：《International Journal of Innovative Technology and Exploring Engineering》, 2019, 8(10)：2431 -2434.

作者：Anupoju Sai Vamsi等

翻譯：張博文  校對：杜曉宇

整理、排版：軸承雜志社
